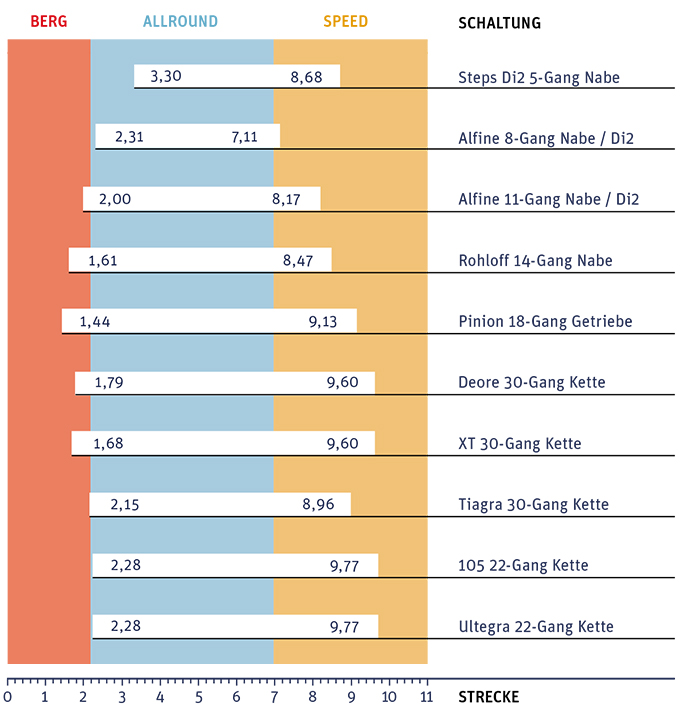

Le tableau ci-contre présente les différents choix de boîtes de vitesses et de dérailleurs proposés sur les vélos de la marque allemande Patria. Rappelons que les premières ont l’avantage de demander un entretien minimum tandis que les second offrent généralement un meilleur rendement.
La valeur indiquée au niveau de l’axe des abscisses (« Strecke ») indique le développement ou rapport de transmission, c’est-à-dire la distance parcourue par le vélo à chaque tour de pédale. celle-ci est exprimée en mètres.
La barre blanche présente à chaque ligne indique l’amplitude du développement permise par les différents systèmes de transmission. La valeur à gauche correspond au développement avec le rapport le plus bas, et la valeur à droite au développement avec le rapport le plus élevé.
La zone médiane en bleu (Allround) correspond aux pentes faciles à moyennes, que ce soit en montée ou en descente. On peut donc constater que la boîte Shimano STEPS Di2 5 vitesses rencontrera quelques difficultés si le relief s’accentue.
La zone couleur saumon à gauche correspond aux reliefs montagneux (« berg » signifie « montagne » en allemand). Seuls les systèmes proposant un rapports de démultiplication inférieur à 2,2 m y sont adaptés.
Enfin, la zone jaune à droite (Speed) englobe les rapports avec un développement de 7 m ou plus, nécessaires pour atteindre et dépasser une vitesse de 25 km/h.
